深圳市華夏工程顧問有限公司BIM管理中心,成立于2018年1月。團隊擁有BIM設計師、項目管理師、建模師、注冊建造師20余人,業務涵蓋建筑、結構、安裝、市政等各業態項目。
華夏BIM團隊風采
目前,我司BIM咨詢業務包含機電深化設計、土建深化設計、三維場地布置、施工模擬、BIM5D全過程造價管理等。華夏工程顧問BIM管理中心依托先進的BIM技術,為客戶提供專業、高效的項目全過程BIM咨詢服務。
一、機電深化設計
1.碰撞檢查:通過三維可視化對全專業模型進行整合,找出碰撞點,解決碰撞,優化管綜排布;
機電優化視頻
2.凈高分析:建筑、結構、暖通、給排水、消防、電氣等各專業交叉縱橫管線過于密集情況下,應用BIM技術提供最佳凈高優化方案;
3.機房優化:通過BIM模型,輔助裝配式機房成品加工及精確定位安裝;
4.管井優化:通過BIM模型優化水電管井內管線及設備支架布置;
5.圖紙輸出:生成二維圖紙指導現場施工,大大減少管路拆改工作,降低成本,復雜施工工藝的可視化交底等。

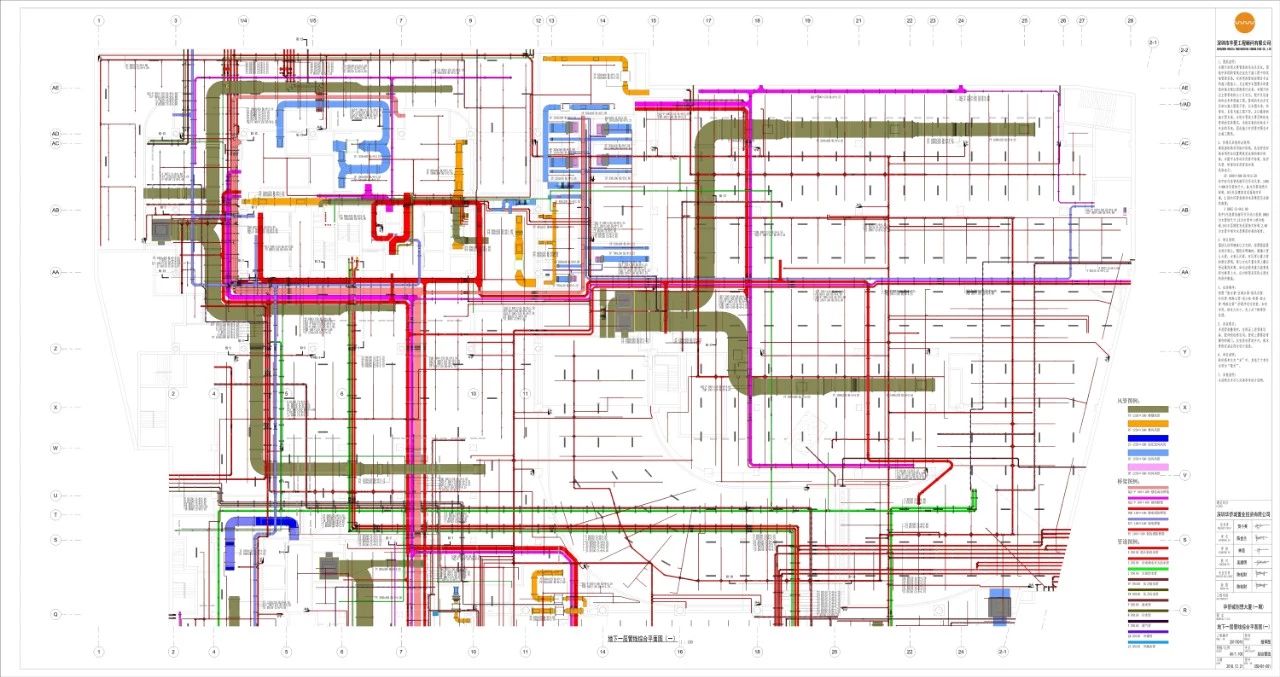

圖紙輸出
二、土建深化設計
1.碰撞檢查:通過三維可視化對全專業模型進行整合,找出碰撞點,解決碰撞,減少變更引起的返工,節約造價;
2.根據優化后的機電管綜圖紙,直接生成管道預留預埋定位圖,指導結構及建筑施工,避免后期拆改修補;
3.二次砌筑排磚:通過自動排磚精確統計一層的砌塊用量,減少二次搬運;精確計算排磚用量定點投放,節省砌筑時間;大大減少工人砍刀數,從而減少建筑廢料;
4.三維渲染,宣傳展示:以真實感和直接的視覺沖擊,已完的BIM模型可以作為二次渲染開發的模型基礎,大大提高三維渲染效果的精度與效率,給業主更為直觀的宣傳介紹;
5.裝配式建筑:通過BIM技術協調構件生產、排布安裝與施工進度,降低施工難度,提高效率;

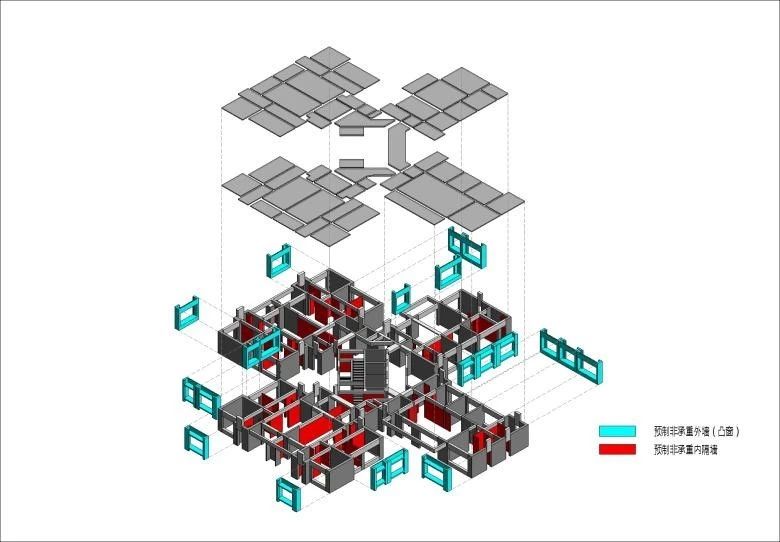

裝配式建筑圖片
6.鋁模施工排布:降低現場鋁模預制的尺寸誤差、提高鋁模的周轉率、便于鋁模板方案的交底工作;

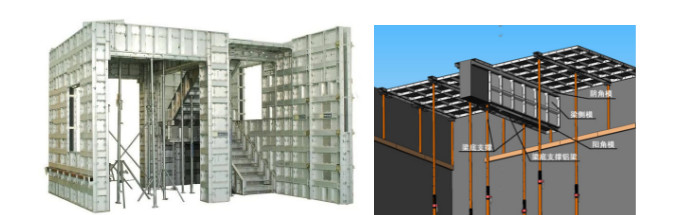

鋁膜施工排布圖片
7.腳手架排布:進行腳手架材料的精細化管理、占用空間計算。
三、三維場地布置
1.利用施工場布軟件,可在復雜的場景情況下,評價施工方案可行性
2.優化方案,并管理施工現場場地使用,使施工布局更加合安全、合理;
3.通過軟件分析出施工現場運輸材料交通情況,以及解決材料堆放等問題。
三維場地布置圖
四、施工模擬
1. 在施工方案模擬方案方面,利用BIM技術深化設計,并進行虛擬建造;
2.無人機航拍展示,提供現場施工記錄。

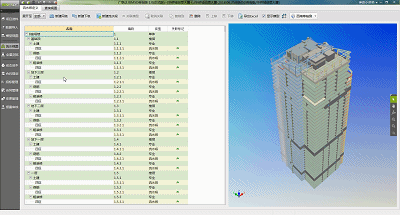

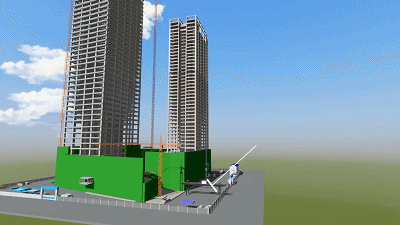

華僑城創想大廈施工模擬圖
五、BIM5D全過程造價管理
1.咨詢月報(公開,便捷的外部溝通機制)
——可通過系統平臺“資料管理”共享項目資料,如:項目圖紙,變更簽證等相關資料,方便保持整個項目參與方資料統一,有效規避因版本不一致造成的誤差或返工。
2.全過程動態成本的管控
——動態的成本控制,整個過程的成本控制(毎一項變化,都能記錄反映到動態造價成本上) ,委托方可實時調用存單資料歸檔(結果文件包含:模型文件、合同造價文件、簽證變更(過程照片)、進度款支付等過程痕跡),方便甲方分析數據為后期項目開發積累經驗,規避不必要風險。
——動態分析成本增加原因,變更原因、量價變化、造價影響(總價和單方)。
——形象進度、工程質量、合同撥款工作動態顯示。
3.駐場人員現場影像等資料收集,定位和返回
——現場人員采集工作簡單,直接定位模型及事項便可上傳。
——多項目現場情況跟蹤與審核,項目進度可靠,成果質量可控。
華僑城創想大廈5D咨詢視頻
華夏工程顧問BIM部分業績展示
華僑城創想大廈
福華小學
康達爾二期
萬達廣場
